تفاوت محافظ ولتاژ صنعتی با استابلایزر و کنترل فاز؛ کدام یک سرمایه شما را نجات می دهد؟

گزارش آگهی/ در محیط های صنعتی و کارگاهی، نوسانات جریان و اعوجاج ولتاژ صرفاً یک اختلال ساده نیستند؛ بلکه تهدیدی خاموش و پرهزینه اند که می توانند در کسری از ثانیه الکتروموتورهای حساس، درایوها (VFD)، کارت های ورودی/خروجی PLC و خطوط تولید میلیاردی را از مدار خارج کنند.

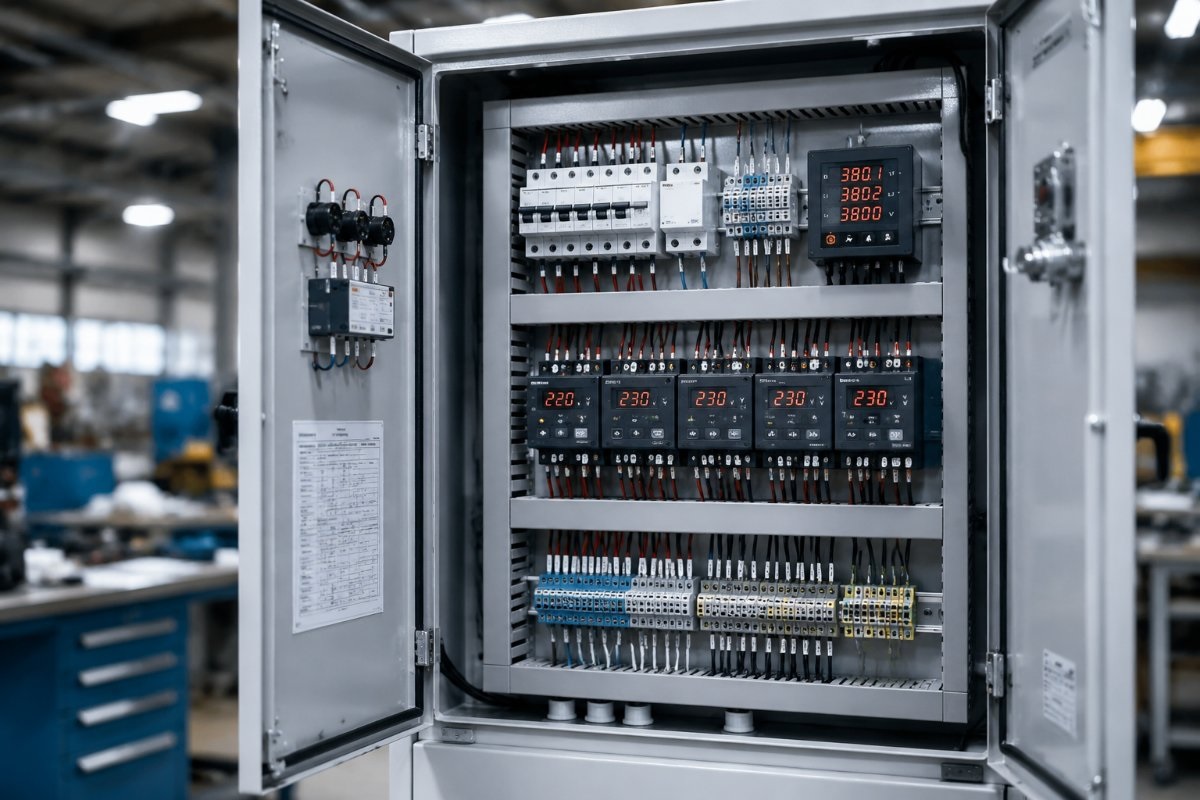

یکی از چالش های همیشگی مهندسان برق و تابلوسازان در زمان تجهیز یا ارتقای تابلو برق، انتخاب میان سه تجهیز پرکاربرد حفاظتی است: محافظ ولتاژ صنعتی، استابلایزر (تثبیت کننده ولتاژ) و رله کنترل فاز. اگرچه هر سه وظیفه مراقبت از تجهیزات را بر عهده دارند، اما عملکرد، تکنولوژی، سرعت پاسخ دهی و هزینه پیاده سازی آن ها کاملاً با یکدیگر متفاوت است.

در این مقاله به بررسی موشکافانه این سه ابزار کلیدی می پردازیم تا مشخص شود برای ایمن سازی تأسیسات الکتریکی خود به کدام یک نیاز دارید.

۱. محافظ ولتاژ صنعتی (Industrial Voltage Protector)؛ سپر دفاعی با مکانیزم قطع سریع

محافظ ولتاژ صنعتی تجهیزی است که برای مقابله با شرایط حاد ولتاژی شامل اضافه ولتاژ (Over-Voltage) و افت ولتاژ (Under-Voltage) در تابلوهای توزیع و فرمان نصب می شود.

نحوه عملکرد

عملکرد محافظ ولتاژ کاملاً دودویی (On/Off) و بر پایه «قطع مدار» است. این دستگاه به طور مداوم شکل موج و دامنه ولتاژ ورودی را مانیتور می کند؛ در صورتی که ولتاژ شبکه از آستانه مجاز بالایی (مثلاً ۲۴۰ ولت تک فاز یا ۴۲۰ ولت سه فاز) یا پایینی (مثلاً ۱۸۰ ولت تک فاز یا ۳۶۰ ولت سه فاز) فراتر رود، بلافاصله فرمان قطع را به کنتاکتور یا بریکر ارسال می کند و پس از تثبیت شبکه، با تاخیر زمانی معین (Delay Time) مدار را مجدداً وصل می نماید.

مزایا: قیمت اقتصادی، ابعاد کمپکت ریلی (DIN-Rail)، سرعت واکنش بالا در اضافه ولتاژهای شدید و استهلاک بسیار پایین.

کاربرد ایده آل: حفاظت از تابلوهای اصلی، پمپ ها، کمپرسورها و تجهیزاتی که با قطع موقت برق آسیبی نمی بینند اما توان تحمل ولتاژ غیرمجاز را ندارند.

۲. استابلایزر صنعتی (Voltage Stabilizer)؛ مهندسی اصلاح و تثبیت بدون خاموشی

برخلاف محافظ ولتاژ که در صورت بروز نوسان، جریان برق را قطع می کند، ترانس استابلایزر وظیفه دارد ولتاژ ناپایدار را بدون قطع کردن بار، به محدوده استاندارد (۲۲۰ ولت تک فاز یا ۳۸۰/۴۰۰ ولت سه فاز) اصلاح و رگوله کند.

تکنولوژی ساخت

استابلایزرهای صنعتی معمولاً در دو مدل اصلی عرضه می شوند:

1. استابلایزر سروو موتوری (Servo-Driven): دارای واریاک استوانه ای و موتور سروو که با دقت بسیار بالا ولتاژ را تثبیت می کند و برای تجهیزات حساس به دقت ولتاژ عالی است.

2. استابلایزر استاتیک/رله ای (Static / Electronic): بدون قطعه مکانیکی، سرعت سوئیچینگ بسیار بالا با استفاده از تریستورها یا رله های قدرت.

مزایا: تداوم فرآیند تولید بدون قطعی برق، اصلاح افت ولتاژ مداوم در انتهای خطوط انتقال و کارخانه های مستقر در شهرک های صنعتی.

کاربرد ایده آل: تجهیزات CNC، خطوط بسته بندی پیوسته، دستگاه های لیزر صنعتی، دیتاسنترها و آزمایشگاه ها.

۳. کنترل فاز (Phase Failure Relay)؛ نجات دهنده سیستم های سه فاز و الکتروموتورها

رله کنترل فاز یکی از الزامات ایمنی پایه در هر تابلوی سه فاز صنعتی است. تمرکز این تجهیز برخلاف دو مورد قبلی صرفاً روی نوسان دامنه ولتاژ نیست، بلکه بر سلامت ساختاری سیستم سه فاز تمرکز دارد.

خطاهایی که کنترل فاز تشخیص می دهد:

قطع یکی از فازها (Phase Loss): خطرناک ترین پدیده برای موتورهای القایی که منجر به کارکرد دوفاز و سوختن سیم پیچ در چند دقیقه می شود.

جابه جایی یا توالی فاز (Phase Sequence): جلوگیری از چرخش معکوس پمپ ها و تجهیزات دوار.

عدم تقارن فازها (Phase Asymmetry): تشخیص تفاوت ولتاژ فازها با یکدیگر برای پیشگیری از اضافه جریان و داغ شدن موتور.

مقایسه کاربردی: کدام تجهیز برای کدام سناریو مناسب است؟

برای دید بهتر در انتخاب تجهیزات، ماتریس مقایسه ای زیر تفاوت های اصلی این سه ادوات حفاظتی را نشان می دهد:

جمع بندی؛ استراتژی بهینه برای حفاظت از تاسیسات صنعتی

واقعیت این است که این تجهیزات لزوماً جایگزین یکدیگر نیستند، بلکه در یک سیستم مهندسی استاندارد مکمل یکدیگر تعریف می شوند:

اگر در کارگاه یا پروژه با افت ولتاژ دائمی شبکه مواجه هستید و توقف خط تولید خسارت سنگینی به همراه دارد، نصب استابلایزر ضروری است.

اگر شبکه پایداری نسبی دارد اما شوک های ولتاژی یا قطعی ناگهانی ممکن است آسیب بزند، استفاده از محافظ ولتاژ صنعتی همراه با کنترل فاز مطمئن ترین و مقرون به صرفه ترین ترکیب حفاظتی برای تابلو برق خواهد بود.

انتخاب نادرست رله های حفاظتی، برندهای غیرمعتبر یا تجهیزاتی با ظرفیت نامی نامناسب، خطای تریپ بیهوده یا عدم قطع در لحظه حادثه را در پی دارد. برای دستیابی به حداکثر ضریب اطمینان در پروژه، بررسی دیتاشیت های فنی، انتخاب برندهای معتبر و تهیه ادوات با گارانتی اصالت اهمیت دوچندانی پیدا می کند.

مشاوره تخصصی و انتخاب قطعات استاندارد

طراحی یک تابلوی ایمن و انتخاب مناسب میان انواع محافظ ولتاژ صنعتی، کلیدهای اتوماتیک، کنهای غیرمعتبر یا تجهیزاتی با ظرفیت نامی نامناسب، خطای تریپ بیهوده یا عدم قطع در لحظه حادثه را در پی دارد. برای دستیابی به حداکثر ضریب اطمینان در پروژه، بررسی دیتاشیت های فنی، انتخاب برندهای معتبر و تهیه ادوات با گارانتی اصالت اهمیت دوچندانی پیدا می کند.

مشاوره تخصصی و انتخاب قطعات استاندارد

طراحی یک تابلوی ایمن و انتخاب مناسب میان انواع محافظ ولتاژ صنعتی، کلیدهای اتوماتیک، کنتاکتورها و ادوات حفاظتی نیازمند تطبیق دقیق آمپراژ و شرایط شبکه با استانداردهای برق صنعتی است.

اگر در حال تجهیز، مونتاژ تابلو یا بهینه سازی خطوط تولید کارخانه خود هستید، دسترسی به مشخصات فنی دقیق، کاتالوگ های به روز و تنوع قطعات استاندارد از برندهای معتبر می تواند فرآیند مهندسی پروژه را مطمئن تر کند. پلتفرم های تخصصی تأمین ملزومات تابلو و اتوماسیون مانند «آنلاین باش» با گردهم آوری مجموعه کاملی از تجهیزات برق صنعتی، بستر مناسبی را برای مقایسه دقیق پارامترهای فنی، استعلام قیمت روز و تامین مستقیم تجهیزات با اصالت کالا فراهم کرده اند تا سیستم های حساس شما با بالاترین ضریب اطمینان پایدار بمانند.
